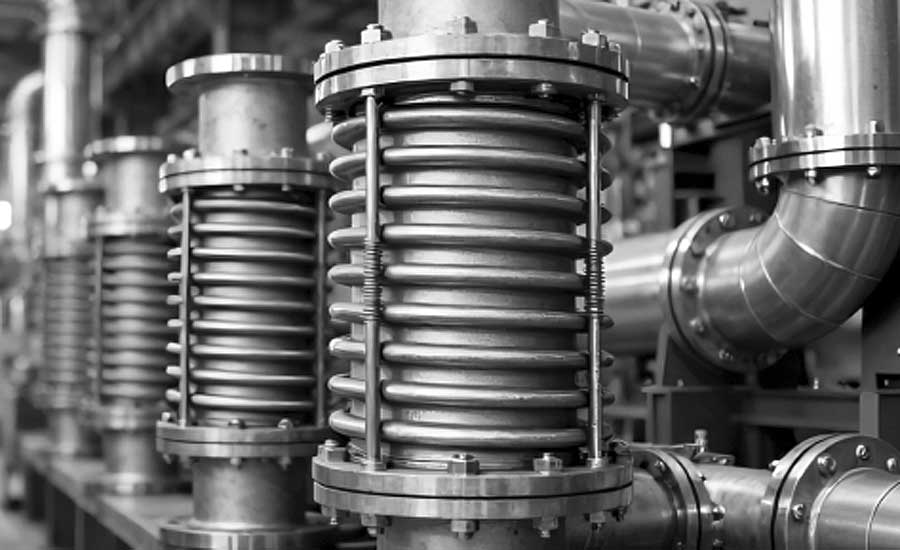

Даже предварительное знакомство с устройством базовых элементов крупных инфраструктурных проектов или небольшая экскурсия по современному промышленному объекту даже неспециалиста часто наводит на мысль, что работоспособность и безопасность всей гигантской системы прямо зависит от самых неприметных деталей. Сильфонные компенсирующие устройства (СКУ) — пожалуй, один из самых наглядных тому примеров.
Своевременный сброс избыточного давления в трубопроводе мощной паровой турбины, тихую компенсация тепловых расширений в многокилометровой климатической системе современного — бесперебойное выполнение этих и еще уймы других, не менее важных и сложных операций обеспечивают именно СКУ.
Без них даже самые продуманные и дорогие магистрали рано или поздно треснули бы по швам от постоянных вибраций и температурных деформаций.
Поэтому как выбор, так и повседневная эксплуатация современных сильфонных компенсирующих устройств — это дело неимоверной важности, которое доверяют исключительно грамотным и опытным инженерам.
Материал решает!
Выбор правильного эластомера для компенсатора — это фундаментальное решение, определяющие будущий запас прочности всей линии. Ведущие производители, как зарубежные, так и отечественные, предлагают разные профильные варианты под строго определенные задачи.
Базовый же расклад по материалам для СКУ сегодня следующий:
- натуральный каучук — максимально надежный и понятный вариант для трубопроводных систем низкого давления, где нет прямого контакта с химическими средами;
- неопрен — отлично переносит суровые условия улицы, не боится резких капризов погоды, перепадов влажности и агрессивного ультрафиолета, поэтому это оптимальный вариант для внешних блоков тех же HVAC-систем, установленных на крышах зданий;
- EPDM или этиленпропиленовый каучук применяется в проектах, где рабочие температуры заметно растут или в системе регулярно циркулируют химически активные вещества;
- нитрильный каучук — материал, специально заточенный под постоянную работу с маслами и нефтепродуктами, не разрушается от длительного контакта с углеводородами, потому незаменимым в топливных магистралях;
- силикон — оптимальный, а часто и единственный вариант для экстремальных температурных режимов, кроме того, он гибок, а также инертен и нетоксичен, потому повсеместно применяется в пищевой промышленности и даже в фармацевтике.
Особенности применения СКУ

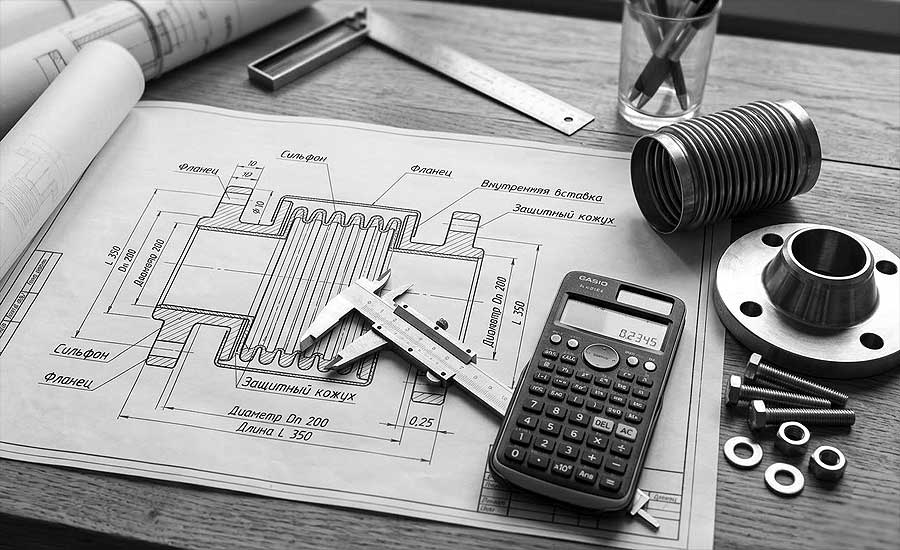

Взять первый попавшийся на складе компенсатор и поставить его в систему — это крайне непрофессионально. Чтобы узел работал стабильно, без поломок и годами, профильный инженер еще до монтажа в обязательном порядке просчитывает все основные параметры.
В первую очередь нужно четко понимать, как именно будет двигаться труба. Смещения могут быть осевыми, сдвиговыми или даже угловыми. Характер и примерная амплитуда этого движения напрямую диктуют конструкцию самого компенсатора.
Далее анализируется рабочая температура и давление в системе и на конкретных ее участках. Некоторые промышленные трубопроводы промерзают насквозь, другие раскаляются до предела. СКУ должен гарантированно выдерживать все термические перепады, не теряя базовых свойств, в первую очередь начальной эластичности.
То же самое касается и давления: холодная вода, перегретый пар, агрессивная кислоту или сжатый газ — компенсатор обязан выдерживать все наобходимые нагрузки с хорошим запасом.
И еще один весьма неочевидный момент — наличие свободного пространства. Звучит банально, но если СКУ зажат оборудованием и ему банально некуда «дышать» и свободно деформироваться, его эксплуатационный ресурс сокращается в несколько раз. Поэтому каждый такой элемент проектируется индивидуально, чтобы встать на свое место в трассе как влитой.
Обслуживание СКУ
Даже самые технологичные СКУ не вечны, особенно когда они находятся под постоянным прессингом температурных колебаний и механических деформаций.
Со временем физический износ неизбежно дает о себе знать, и здесь главная задача службы эксплуатации — вовремя заметить мелкие отклонения от нормы. А тревожные звоночки часто бывают почти незаметными:
- крошечное вздутие или микротрещина на корпусе компенсатора, которых точно не было при прошлом плановом осмотре;
- поверхность резины стала подозрительно жесткой, хрупкой или, наоборот, неестественно мягкой на ощупь;
- едва заметное, но стабильное падение давления в системе, которое на первый взгляд кажется несущественным.
Это самые ранние индикаторы того, что узел уже работает на пределе и скоро выйдет из строя. Суровая промышленная практика показывает, что большинство эластомерных СКУ требуют максимально пристального внимания после 5 лет непрерывной службы, а к 10 годам их практически всегда пора списывать, причем на особо нагруженных участках этот критический срок наступает значительно быстрее.
Так что, регулярные инспекции — это вовсе не скучная бюрократия. Это мера, которая обеспечивает исправное функционирование системы — без ночных аварийных звонков, затопленных цехов и внезапных простоев, которые ломают весь график работы предприятия.
Ведь всегда гораздо дешевле планово заменить один подозрительный узел сегодня, чем в авральном режиме устранять последствия масштабной аварии завтра.
Итого
В современных реалиях, когда любая остановка оборудования стоит колоссальных денег, а техническая надежность имеет важнейшее значение, именно продуманное и грамотное отношение к каждой детали и отдельному каждому аспекту проекта является залогом профессиональной его реализации.
Правильно подобранные и должным образом обслуженные компенсирующие устройства берегут нервы инженерам и обеспечивают по-настоящему бесперебойную работу самых сложных технологических систем.
